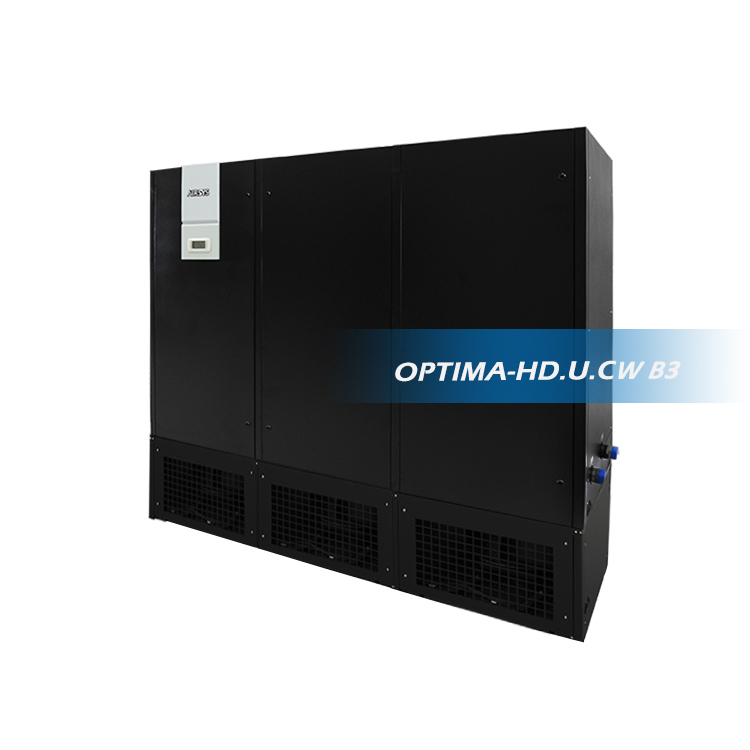

OPTIMA-HD冷凍水型機房專用空調機組
-
OPTIMA-HD冷凍水型機房專用空調機組
頂部
詳細信息
| 簡介 | |
| OPTIMA-HD高冷量密度冷凍水型精密機房空調機組冷量密度高達80kW/m2，大幅節省機房內占地面積。采用B/D機柜，可實現下沉式送風，適用于不同需求的機房環境。 |
OPTIMA-HD冷凍水型機房專用空調機組包含系列如下： OPTIMA-HD.CW 高密度單盤管冷凍水型 OPTIMA-HD.CWD 高密度雙盤管冷凍水型 |
| 容量 | |
| 42.1kW~180.9kW | |
| 應用場所 | |
|
大中型電信交換機房 大中型數據中心與計算機房 |
博物館與圖書館 精密設備制造車間 |
| 主要特點 | |
|
節能高效 采用冷凍水作為冷源，冷凍水進入換熱盤管與室內回風直接進行熱交換，降低室內溫度。可以通過提高回水溫度，提升機械制冷系統能效。雙盤管中，優先使用自然冷卻從而使得系統更節能；
|
電極式加濕系統；
|
|
可選配置 |
OPTIMA-HD.CW |
OPTIMA-HD.CWD |
|
無蝸殼后向離心風機，配三相AC交流電 |
○ |
○ |
|
電動３通閥 |
○ |
○ |
|
過濾器風壓差保護開關 |
○ |
○ |
|
上送風機組送風風帽 |
○ |
— |
|
送風溫度傳感器 |
○ |
○ |
|
送風靜壓傳感器 |
○ |
○ |
|
高度可調的安裝支架 |
○ |
○ |
|
地板積水報警組件 |
○ |
○ |
|
觸摸屏手操器 |
○ |
○ |
|
RS232通訊卡 |
○ |
○ |
|
RS485通訊卡 |
○ |
○ |
|
Pcoweb 通訊卡 |
○ |
○ |
|
時鐘卡 |
○ |
○ |
|
通訊協議轉換器 |
○ |
○ |
|
電源相序控制器 |
○ |
○ |
|
注： “○”表示可選項，“—”表示無。 |
|
|
OPTIMA-HD.CW/CWD
|
型號 |
|
40B1 |
60B1 |
80B2 |
100B2 |
120B3 |
140B3 |
160B4 |
180B4 |
50D1 |
60D1 |
80D2 |
100D2 |
120D3 |
140D3 |
|
形式 |
|
CW:單盤管 |
CWD:雙盤管 |
||||||||||||
|
送風方式 |
|
O：上送風；U：地板下或前下送風 |
U：地板下或前下送風 |
||||||||||||
|
機組供電 |
|
380V-3Ph-50Hz |
380V-3Ph-50Hz |
||||||||||||
|
制冷量(1) |
kW |
42.1 |
60.7 |
83.6 |
101.6 |
123.3 |
145.2 |
160.5 |
180.9 |
50.4 |
61.1 |
81.0 |
100.7 |
120.5 |
143.2 |
|
水流量(1) |
m3/h |
7.2 |
9.6 |
14.2 |
17.3 |
19.5 |
24.7 |
26.3 |
28.4 |
7.7 |
9.6 |
12.7 |
14.8 |
17.9 |
22.0 |
|
水壓降(1) |
kPa |
95 |
97 |
86 |
94 |
93.6 |
91.2 |
98.6 |
83.9 |
101.1 |
123.1 |
83.1 |
83.2 |
184.6 |
156.6 |
|
送風機 |
|
|
|
||||||||||||
|
形式 |
|
無蝸殼（EC）后傾離心風機 |
無蝸殼（EC）后傾離心風機 |
||||||||||||
|
數量 |
n. |
1 |
1 |
2 |
2 |
3 |
3 |
3 |
3 |
1 |
1 |
2 |
2 |
3 |
3 |
|
風量 |
m3/h |
11700 |
12600 |
22600 |
23600 |
31800 |
32600 |
37200 |
37200 |
11600 |
12300 |
23600 |
22800 |
31200 |
33600 |
|
電加熱量 |
kW |
9 |
9 |
13.5 |
13.5 |
18 |
18 |
18 |
18 |
9 |
9 |
13.5 |
13.5 |
13.5 |
13.5 |
|
電加濕量 |
kg/h |
8 |
8 |
8 |
8 |
8 |
8 |
8 |
8 |
8 |
8 |
8 |
8 |
8 |
8 |
|
寬*深*高O/U(2) |
mm |
900*900*1960/1730 |
1750*900*1960/1730 |
2490*900*1960/1730 |
2905*900*1960/1730 |
1250*900*1900 |
1750*900*1900 |
2560*900*1900 |
|||||||
|
重量 |
kg |
375 |
405 |
525 |
560 |
670 |
750 |
840 |
910 |
380 |
405 |
465 |
490 |
580 |
640 |
(1) 指回風干球溫度24℃，相對濕度50%；進/出水溫度：7℃/12℃；
(2) 不含上送風機組底部回風箱高度/不含下送風機組送風箱高度。
