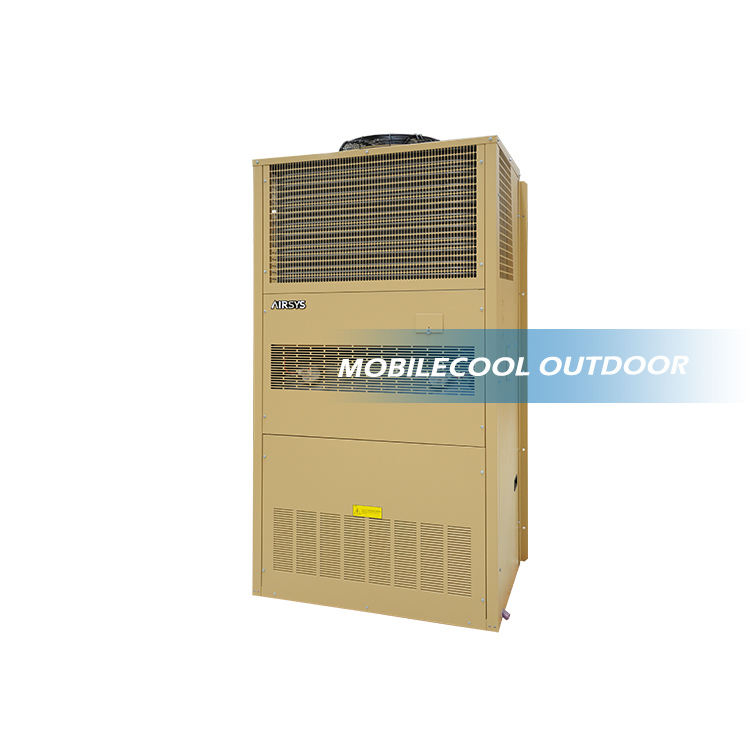

MOBILECOOL-OUTDOOR 一體式室外安裝基站專用空調機組

頂部

詳細信息

簡介
MOBILECOOL-OUTDOOR系列產品是艾思爾基站專用空調產品家族的一員，滿足對高效節能、各類電源、環保制冷劑、各類安裝條件、寬廣工作范圍及產品安全等方面的要求。該產品集合了當今基站空調產品的眾多優點和最新技術，為用戶提供超出期望的價值。 該產品為整體式室外安裝空調產品，包括：壓縮式制冷系統、新風自然冷卻系統、控制系統。產品全部零部件在廠內組裝成為一個整體，并充注制冷劑和冷凍機油，完成全部的測試，并設置好默認參數。一般情況下，現場安裝后，接通電源即可正常使用。
容量
3.5kW-13.6kW 　
應用場所
各類通訊基站
高科技電子設備機房		 變電站
工業過程控制中心
主要特點
節能運行
內置新風自然冷卻系統，可在室外溫度低于房間溫度時運行，減少壓縮機制冷，大大降低了能耗。當室內外溫差達到10°C時，自然冷卻可提供相當于，甚至大于機械制冷的冷量， 全年節能量最大可達90%；
　

下前送風方式
采用下前送風，空調提供的冷量可以更加有效的為基站內設備降溫，減少機器運行時間，降低機器制冷能耗；
　

維護方便
機器的大部份維護工作在正面完成， 可以方便地拆裝全部零部件。產品面板重量輕，最大重量不超過10kg；
　

結構強度高
機器結構良好，連接堅固，滿足低等級公路運輸?shù)囊螅?br /> 　

雙冷源
機械壓縮式制冷系統與新風自然冷卻系統，其中新風自然冷卻系統設計成主制冷系統，當自然冷卻系統無法控制房間溫度在正常范圍內時，機械制冷系統將協助自然冷卻降低房間溫度；


框架和面板均采用鍍鋅鋼板制成，噴涂有室外型環氧樹脂粉沫塑料，防腐防銹；

　

高顯熱比，顯熱比高于0.9；

寬廣工作范圍（-30°C~53°C）



機械壓縮式制冷或新風自然冷卻工作模式自動切換，在壓縮式制冷系統出現故障時，機組會自動切換到自然冷卻工作模式；
　

當同一個場地中的一臺機組出現故障時，另外一臺機組會自動啟動，并自動平衡兩臺機組的工作時間；
　

舒適性模式
為了使服務人員有一個更舒適的工作環境，可按鍵將空調機組的控制溫度自動降低到22°C, 默認1小時后，機器會自動恢復到正常的控制溫度運行；


除了大量必要報警外，還提供煙火，變器盒市電丟失報警，機組強制斷電報警，風閥故障報警等；


濕度限制功能，以保證室內的濕度在用戶要求范圍內；




開機啟動/故障檢查程序
該控制器有1M以上的存儲器用于數據采集和存儲。當數據記錄時間間隔小于5分鐘時，可以存儲48小時以上的運行數據；


利用機組配備的RS485通信卡，可以實現電腦數據下載，數據格式為CSV或Excel。



可選配置
電加熱器
熱量有2.25kW、4.5kW 2種規格可選，包括相應的控制裝置。
　

電源轉換模塊
用戶沒有條件配置電池給EC風機供電時，可以選擇電源轉換模塊將380V交流電轉換成48V直流電。


過濾器堵塞報警
通過安裝風壓差開關，當過濾器臟堵時發出報警。


防腐蝕冷凝器
冷凝盤管噴涂PoluAl XT*防腐涂層。
*艾思爾引進荷蘭BLYGOLD超強抗腐蝕材料PoluAl XT。


腐蝕性環境機殼
包括不銹鋼板折彎成型的立柱；鋁合金板材折彎成型的面板。


遠程通訊卡
RS485或RS232，配MODBUS通信協議；
網絡服務器：提供IP地址，可通過互聯網實現遠程監控。

 通訊協議轉換卡
把MODBUS協議轉換為TCP/IP協議。


時鐘卡
提供日歷功能，方便運行管理。


安裝套件
相關安裝零部件，包括角鐵支架、穿墻螺釘、密封條和格柵等。


送風空氣溫度傳感器
安裝于風閥內部的空氣混合箱， 用于為控制器提供控制信號，以控制風閥的位置。
　

不同供電電制
可根據客戶需要，選擇以下電制供電：
60Hz:
230VAC/1Ph/60Hz;
230VAC/3Ph/60Hz(適用于7E1C2, 10E1C2, 13E1C3);
380VAC/3Ph/60Hz(適用于13E1C3)。

　

50Hz機型

型號



3R1C1

5E1C1

7E1C2

10E1C2

13E1C3

5E1C1

7E1C2

10E1C2

13E1C3

送風方式



置換送風

置換送風

置換送風

機組供電



220V/1Ph/50Hz & 48VDC

380V/3Ph/50Hz & 48VDC

制冷量(1)

kW

3.5

5.2

7.4

10.4

13.5

5.2

7.4

10.4

13.6

自然冷卻制冷量(2)

kW

4.0

4.0

5.1

6.7

9.9

4.0

5.1

6.7

9.9

壓縮機



全封閉轉子式

全封閉渦旋式

全封閉渦旋式

送風機







形式



48V直流無蝸殼EC離心風機

48V直流無蝸殼EC離心風機

48V直流無蝸殼EC離心風機

風量

m3/h

1200

1200

1530

2000

2950

1200

1530

2000

2950

冷凝風機







形式



軸流風機

軸流風機

風量

m3/h

3200

3200

4200

5800

5800

3200

4200

5800

5800

寬*深*高

mm

620*620*1930

930*700*2140

1080*700*2140

620*620*1930

930*700*2140

1080*700*2140

重量

kg

135

145

235

240

280

145

235

240

280

60Hz機型

型號



3R1C1

5E1C1

7E1C2

10E1C2

13E1C3

7E1C2

10E1C2

13E1C3

13E1C3

送風方式



置換送風

置換送風

置換送風

機組供電



230V/1Ph/60Hz & 48VDC

230V/3Ph/60Hz & 48VDC

380V/3Ph/60Hz & 48VDC

制冷量(1)

kW

3.5

5.0

7.9

9.7

13.5

7.9

9.7

13.5

13.5

自然冷卻制冷量(2)

kW

4.0

4.0

5.1

6.7

9.9

5.1

6.7

9.9

9.9

壓縮機



全封閉轉子式

全封閉渦旋式

全封閉渦旋式

全封閉渦旋式

送風機









形式



48V直流無蝸殼EC離心風機

48V直流無蝸殼EC離心風機

48V直流無蝸殼EC離心風機

風量

m3/h

1200

1200

2950

2000

2950

1530

2000

2950

2950

冷凝風機









形式



軸流風機

軸流風機

軸流風機

風量

m3/h

3400

3400

6300

6300

6300

5000

6300

6300

6300

寬*深*高

mm

620*620*1930

930*700*2140

1080*700*2140

930*700*2140

1080*700*2140

重量

kg

135

145

235

240

280

235

240

280

280

(1) 指室內回風干球溫度27℃，濕度50%，室外環境干球溫度35℃，壓縮機制冷的情況下；
(2)指室內外溫差10℃, 壓縮機不制冷時。
